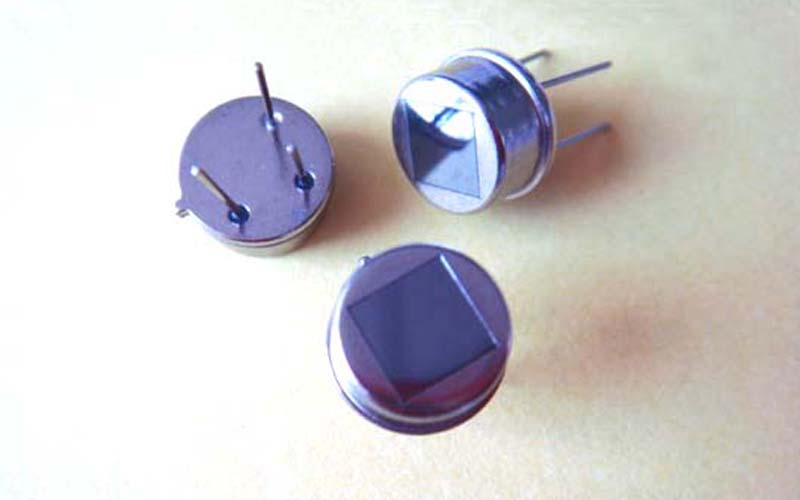

S923數字智能熱釋電傳感器

一、概述

數字智能熱釋電傳感器S923，采用專用模數混合處理集成電路作為內置處理芯片，該集成電路組合了單個被動紅外熱釋電移動探測器所需要的完整功能。高輸入阻抗的輸入端用于接入熱釋電敏感元，熱釋電信號被轉換成16位的數字信號，并被進一步進行數字帶通濾波處理，然后和閾值做比較獲得移動探測信號,所有的信號處理都在芯片上完成。

二、特點

n 采用數字信號處理技術對熱釋電信號進行處理。

n 采用二路差分高輸入阻抗輸入端作為傳感器敏感元輸入。

n 采用一個16位的高精度AD轉換器把敏感元產生的電壓信號轉換成數字信號。

n 采用一個二階巴特沃斯帶通濾波器，對AD轉換器輸出的數字信號進行濾波，有效過濾各種原因產生的低頻和高頻噪聲干擾。

n 由于信號處理全部在屏蔽的管殼內完成，具有更強的抗射頻干擾能力。

n 靈敏度閾值、定時時間可通過外部分壓電阻調節(jié)。

n 具有光照度傳感器輸入端可以控制傳感器在環(huán)境照度低于設定照度時工作。

n 低電壓、低功耗。

三、用途

n 室內燈、走廊、樓梯燈等的自動照明控制

n 太陽能自動感應燈

n 自動門

n 紅外移動入侵檢測器

n 物聯網紅外移動探測

n 攝像機自動控制

n 玩具

n 數碼相框、樓宇廣告屏自動控制

n 電腦、電視機、冰箱、空調、飲水機等家用電器自動控制

n 占位檢測

n 汽車防盜系統(tǒng)
